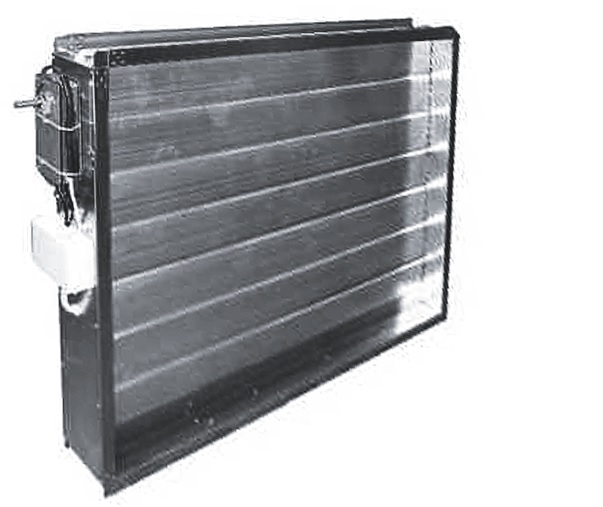

Заслонка воздушная утеплённая AIRS ПВКО-А(Т)
⚙️ Подбор и заказ
Описание
Утеплённая воздушная заслонка ПВКО-А(Т) с трубчатым нагревательным элементом в раме: подогрев не даёт лопаткам примерзать при отрицательных температурах и обеспечивает надёжное закрытие на приточных и вытяжных системах круглогодичной работы. Корпус и лопатки оцинкованные, привод устанавливается снаружи.
Применение и особенности
Заслонки утепленные AIRS ПВКО-А(Т) и AIRS ПВКО-А используются в качестве отсекающих или регулирующих клапанов. Заслонки разработаны для эксплуатации в условиях низких температур (до -70°С).
Принцип работы и конструкция Заслонка утепленная AIRS ПВКО-А(Т) производится прямоугольного сечения. Корпус заслонки — четырехстеночный, выполненный с присоедини- тельными фланцами. Лопатки клапана выполнены из алюминиевого профиля. Примыкание лопаток — в виде замкового уплотнения, в полости которого размещается трубчатый электронагреватель — ТЭН для временного разогрева стыка лопаток и облегчения их раскрытия в случае обмерзания. Мощность одного ТЭН — 0,5 кВт. Количество ТЭНов рассчитывается по формуле N=k*(n+1), где n — число лопаток, к — число секций. Суммарная мощность всех ТЭНов P=0,5*N, кВт. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. На корпусе заслонки размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты IP 54). Заслонка утепленная AIRS ПВКО-А состоит из четырехстеночного корпуса, выполненного из оцинкованной стали. Лопатки выполнены из алюминиевого профиля. Примыкание лопаток выполнено в виде замкового уплотнения. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. В конструктиве клапана используется периметральный обогрев в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220В. Удельная мощность ТЭН — ЗЗВт/м. Нагревательный кабель имеет безреостатное управ- ление, не требующее дополнительной автоматической схемы управления. Кабель снаружи закрыт специальным утепленным кожухом, не выходящим за внешний габарит фланцев клапана . В качестве исполнительного механизма может использоваться электропривод. Более подробная информация представлена на стр. 247-255. При любом варианте комплектации исполнительным механизмом клапан сохраняет работоспособность вне зависимости от пространственной ориентации. В стандартном исполнении электропривод клапана утеплен саморегулирующимся нагревательным кабелем (гибкий ТЭН), подключающимся в сеть 220В постоянно и подогревающем электропривод в зависимости от температуры окружающей среды.
Монтаж
Монтаж заслонок в системе вентиляции осуществляется путем крепления фланцев заслонок к ответным фланцам воздуховодов и других агрегатов вентиляционных систем. Ширина фланцев заслонки З7,5 мм.
Примечания В — ширина внутреннего сечения; Н — высота внутреннего сечения; В1 = В + 75 мм — ширина заслонки без привода; Н1 = Н + 75 мм — высота заслонки без привода; В2 = В1 + 170 мм — ширина заслонки с приводом, где 170 мм — длина штока для монтажа привода.
Минимальные изготавливаемые размеры одной заслонки — 400×300 мм. Максимальные изготавливаемые размеры одной заслонки — 3400×2000 мм. Шаг изменения размеров — 5 мм. При высоте заслонки не кратной 140 мм (за вычетом 40 мм), оставшаяся часть сечения перекрывается полосой из оцинкованной стали!
Габаритные размеры и масса
Масса утепленных заслонок AIRS ПВКО-А(Т)
| B, мм | H, мм | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 9,0 | 10,2 | 12,1 | 14,5 | 16,8 | 18,7 | 20,2 | 22,0 | 24,5 | 26,4 | 28,3 | 30,1 | 31,4 | 33,2 | 35,6 | 38,4 | 41,2 | 43,5 |
| 500 | 10,0 | 12,5 | 14,2 | 16,3 | 18,7 | 19,9 | 22,0 | 24,6 | 26,8 | 28,1 | 30,5 | 32,4 | 34,1 | 37,6 | 39,8 | 41,5 | 46,2 | 49,2 |
| 600 | 11,1 | 13,5 | 15,8 | 18,1 | 20,6 | 23,2 | 25,0 | 27,1 | 29,3 | 31,2 | 33,7 | 35,9 | 37,6 | 39,1 | 43,5 | 48,2 | 50,1 | 53,4 |
| 700 | 12,2 | 15,1 | 16,3 | 20,0 | 23,0 | 24,3 | 26,8 | 29,5 | 31,8 | 33,8 | 36,8 | 39,8 | 42,5 | 44,6 | 48,2 | 51,0 | 54,2 | 57,3 |
| 800 | 13,2 | 16,7 | 18 | 21,8 | 25,1 | 26 | 29,1 | 1 32,1 | 1 33,8 | 1 36,8 | 1 39,9 | 43,4 | 45,6 | 47,6 | 50,0 | 54,6 | 57,3 | 60,7 |
| 900 | 14,3 | 18,7 | 19,8 | 23,6 | 27,3 | 28,4 | 31,5 | 1 35,0 | 1 37,4 | 1 39,7 | 1 43,1 | 46,7 | 49,3 | 51,5 | 54,9 | 58,4 | 62,1 | 64,1 |
| 1000 | 15,4 | 20,3 | 21,2 | 25,4 | 29,4 | 31,2 | 33,8 | 1 37,4 | 1 39,6 | 1 42,8 | 1 46,2 | 50,0 | 52,1 | 55,0 | 58,7 | 61,3 | 65,4 | 69,4 |
| 1100 | 16,4 | 21,8 | 22,6 | 27,3 | 31,5 | 33,8 | 36,2 | 1 40,1 | 1 43,1 | 1 45,3 | 1 49,4 | 53,5 | 55,9 | 58,8 | 62,7 | 64,3 | 67,9 | 72,4 |
| 1200 | 18,7 | 23,2 | 24,1 | 29,1 | 33,7 | 35,4 | 38,6 | 1 42,8 | 1 45,4 | 1 48,1 | 1 52,5 | 56,9 | 59,7 | 62,5 | 66,6 | 68,1 | 72,0 | 76,2 |
| 1300 | 20,4 | 24,8 | 25,5 | 30,7 | 35,6 | 37,5 | 40,9 | 1 45,3 | 1 48,4 | 1 51 | 1 55,6 | 60,2 | 63,4 | 66,1 | 70,5 | 73,0 | 76,1 | 80,7 |
| 1400 | 22,8 | 26,1 | 26,9 | 32,8 | 37,8 | 40,1 | 43,3 | 1 48,0 | 1 52,4 | 1 54,1 | 1 58,8 | 63,9 | 65,7 | 70,0 | 74,4 | 76,0 | 80,4 | 85,1 |
| 1500 | 25,4 | 27,9 | 28,7 | 34,6 | 39,8 | 42,3 | 45,6 | 1 50,6 | 1 53,7 | 1 56,9 | 1 61,9 | 67,2 | 69,5 | 73,5 | 78,4 | 80,1 | 84,6 | 89,6 |
| 1600 | 26,4 | 30,4 | 34,7 | 36,4 | 41,9 | 46,2 | 48,1 | 1 53,1 | 1 56,1 | 1 60,2 | 1 65,0 | 70,6 | 74,5 | 76,9 | 82,3 | 84,3 | 88,7 | 94,0 |
| 1700 | 27,5 | 34,5 | 36,8 | 38,0 | 44,0 | 49,1 | 50,3 | 1 55,9 | 1 58,6 | 1 62,8 | 1 68,2 | 74,0 | 77,6 | 80,7 | 86,2 | 88,4 | 92,8 | 98,5 |
| 1800 | 28,6 | 37,4 | 40,2 | 47,1 | 54,3 | 59,2 | 62,4 | 69,6 | 74,5 | 77,6 | 84,9 | 92,3 | 97,2 | 103,1 | 110,0 | 114,6 | 116,3 | 119,2 |
| 1900 | 29,7 | 39,1 | 43,5 | 49,1 | 56,8 | 61 | 64,9 | 72,2 | 77,5 | 80,7 | 88,2 | 95,8 | 105,3 | 108 | 113,5 | 117,4 | 124,2 | 128,3 |
| 2000 | 30,8 | 40,6 | 45,7 | 50,8 | 59,0 | 63,2 | 67,5 | 75,0 | 79,9 | 83,7 | 91,5 | 99,4 | 107,4 | 115,6 | 117,6 | 122,7 | 127,4 | 138,4 |
| 2200 | 32,8 | 43,6 | 48,5 | 54,6 | 63,4 | 68,1 | 72,5 | 80,3 | 84,5 | 89,9 | 98,1 | 106,7 | 116,2 | 123,2 | 124,1 | 128,4 | 133,7 | 141,8 |
| 2400 | 37,4 | 46,4 | 51,3 | 58,2 | 67,4 | 72,3 | 77,5 | 2 86,0 | 2 91,2 | 2 96,0 | 2 104,8 | 113,5 | 122,6 | 131,0 | 132,2 | 137,4 | 142,3 | 151,2 |
| 2600 | 40,8 | 49,6 | 54,8 | 61,4 | 71,2 | 80,1 | 82,4 | 2 91,5 | 2 95,3 | 2 102,1 | 2 111,4 | 120,9 | 128,2 | 133,1 | 140,5 | 146,2 | 151,2 | 160,5 |
| 2800 | 45,6 | 52,2 | 57,9 | 65,6 | 75,6 | 82,3 | 86,6 | 2 96,0 | 2 104,8 | 2 108,3 | 2 117,8 | 128 | 131,5 | 140,3 | 149,1 | 152,2 | 161,0 | 170,4 |
| 3000 | 50,8 | 55,8 | 62,4 | 69,2 | 79,6 | 87,4 | 91,2 | 2 101,2 | 2 107,4 | 2 114 | 2 124,1 | 134,5 | 140,1 | 147,2 | 157,0 | 160,8 | 169,9 | 180,2 |
| 3200 | 52,8 | 60,8 | 67,8 | 72,8 | 83,8 | 92,4 | 96,2 | 2 106,2 | 2 112,2 | 2 112,3 | 2 120,7 | 130,4 | 139,1 | 153,9 | 165,0 | 168,8 | 177,5 | 188,4 |
| 3400 | 55,0 | 69,0 | 71,2 | 76,0 | 88,0 | 98,2 | 100,6 | 2 111,8 | 2 117,2 | 2 125,1 | 2 136,7 | 148,2 | 155,2 | 161,6 | 172,5 | 177,1 | 185,4 | 197,2 |
Аэродинамические характеристики
Pст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт
Материалы и покрытие
Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.
Монтаж
Монтируется в канал с учётом направления потока; привод располагается снаружи, к нему обеспечивают доступ. Для утеплённых исполнений подводят питание к нагревательному элементу.
Как формируется обозначение
- Заслонка утепленная G
- Присоединительный размер, мм
- Тип привода R
Документы и поставка
К изделию прилагается паспорт и инструкция по монтажу, сертификат соответствия ЕАЭС — по запросу. Гарантия 12 месяцев с даты отгрузки. Нестандартные типоразмеры и исполнения изготавливаем под проект: пришлите размеры и требования — подберём и посчитаем.
