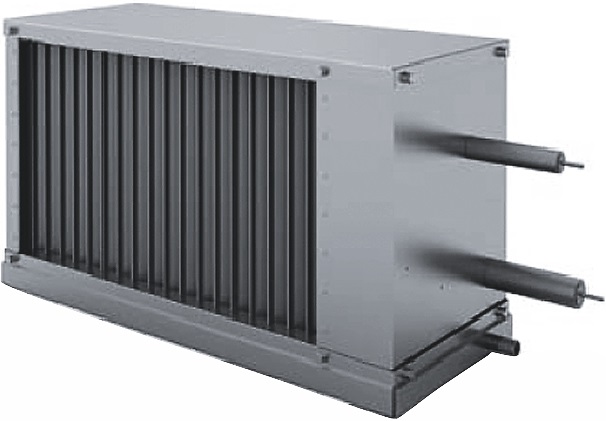

Воздухоохладитель фреоновый прямоугольный AIRS ОХЛ-ПФ
⚙️ Подбор и заказ
Описание
Фреоновый охладитель AIRS ОХЛ-ПФ предназначен для охлаждения воздуха в системах вентиляции и кондиционирования. Эффективный медноалюминиевый пластинчатый теплообменник изготовлен в трехрядном исполнении. Теплообменник изготовлен из алюминиевых ламелей толщиной 0,2 мм с шагом 2,5 мм и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок. Каплеуловитель расположен за теплообменником по ходу воздуха и служит для сбора сконденсировавшейся влаги в поддон, находящийся в нижней части фреонового охладителя. В поддоне предусмотрен отводной патрубок для слива конденсата. Фреоновый охладитель AIRS ОХЛ-ПФ стандартно изготавливается с капиллярным термостатом, предназначенным для защиты от обмерзания теплообменника по воздуху. Хладагент: фреоны R22, R407C, R410A. Поставка испарителей в осушенном виде (заполнены инертным газом). Рекомендуемая температура испарения +5°C.
Габаритные размеры и масса
| Модель | А, мм | B, мм | C, мм | D, мм | F, мм | G, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| AIRS ОХЛ-ПФ-400×200 | 564 | 283 | 220 | 420 | 12 | 16 | 16 |
| AIRS ОХЛ-ПФ-500×250 | 664 | 333 | 270 | 520 | 12 | 16 | 18 |
| AIRS ОХЛ-ПФ-500×300 | 664 | 383 | 320 | 520 | 16 | 22 | 19 |
| AIRS ОХЛ-ПФ-600×300 | 764 | 383 | 320 | 620 | 16 | 22 | 21 |
| AIRS ОХЛ-ПФ-600×350 | 764 | 433 | 370 | 620 | 16 | 22 | 23 |
| AIRS ОХЛ-ПФ-700×400 | 864 | 483 | 420 | 720 | 22 | 28 | 26 |
| AIRS ОХЛ-ПФ-800×500 | 964 | 583 | 530 | 830 | 22 | 28 | 32 |
| AIRS ОХЛ-ПФ-900×500 | 1074 | 598 | 530 | 930 | 28 | 35 | 36 |
| AIRS ОХЛ-ПФ-1000×500 | 1174 | 598 | 530 | 1030 | 28 | 35 | 42 |
| Модель | Расход воздуха, м³/ч | Холодопроизводительность, кВт | Температура воздуха на выходе, °С |
|---|---|---|---|
| AIRS ОХЛ-ПФ-400×200 | 1000 | 5,6 | 19 |
| AIRS ОХЛ-ПФ-500×250 | 1600 | 9,0 | 19 |
| AIRS ОХЛ-ПФ-500×300 | 1900 | 10,6 | 19 |
| AIRS ОХЛ-ПФ-600×300 | 2300 | 12,9 | 19 |
| AIRS ОХЛ-ПФ-600×350 | 2700 | 15,1 | 19 |
| AIRS ОХЛ-ПФ-700×400 | 3600 | 20,2 | 19 |
| AIRS ОХЛ-ПФ-800×500 | 5100 | 28,5 | 19 |
| AIRS ОХЛ-ПФ-900×500 | 5700 | 32,0 | 19 |
| AIRS ОХЛ-ПФ-1000×500 | 6300 | 35,5 | 19 |
Аэродинамика и уровень шума
Pст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт
Материалы и покрытие
Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.
Монтаж
Устанавливается после вентилятора по ходу потока, обязательно с поддоном и отводом конденсата через гидрозатвор. Для доступа к теплообменнику предусматривают ревизионный участок.
Как формируется обозначение
- Воздухоохладитель фреоновый
- Присоединительные размеры, мм
- Исполнение по стороне подвода хладоносителя: L
Документы и поставка
К изделию прилагается паспорт и инструкция по монтажу, сертификат соответствия ЕАЭС — по запросу. Гарантия 12 месяцев с даты отгрузки. Нестандартные типоразмеры и исполнения изготавливаем под проект: пришлите размеры и требования — подберём и посчитаем.
