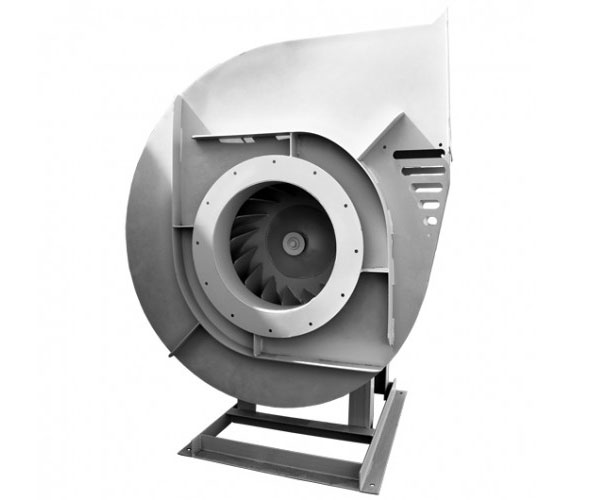

Вентилятор радиальный высокого давления ВВД
⚙️ Подбор и заказ
Описание
Вентиляторы радиальные ВВД рассчитаны на стационарную установку и работу в составе систем приточной и вытяжной вентиляции, воздушного отопления, кондиционирования. Вентиляторы высокого давления ВВД допускаются к работе в составе различных технологических установок, где требуется перемещение воздушных и нейтральных газовоздушных сред (если условия эксплуатации не нарушают требования к работе оборудования, установленные заводом-изготовителем).
Рабочая среда – воздух и химически нейтральные газовоздушные среды, концентрация пыли в которых не превышает 0,1 г/м³ Максимально допустимая температура эксплуатации составляет +80 °С для вентиляторов радиальных ВВД в общепромышленном исполнении и +200 °С для теплостойких вентагрегатов.
Общие сведения
- Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011
- Назначение: системы вентиляции, технологические установки
- Количество лопаток рабочего колеса: 16
- Конструктивное исполнение лопаток рабочего колеса: загнутые назад
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
Конструкция и монтаж
Липкие вещества, волокна, абразив и химически активные примеси в рабочей среде не допускаются.
Вентиляторы радиальные ВВД высокого давления поставляются заказчику в полностью собранном и готовом к монтажным работам виде.
Оборудование должно устанавливаться стационарно на жестком несущем основании (железобетон или металлоконструкция). В опорной раме, вываренной из стандартизированного металлопроката, предусмотрены отверстия под анкерный крепеж.
На опорной раме размещается спиралевидный кожух в виде «улитки». Для подсоединения вентилятора ВВД к вентиляционным коробам сети на корпусе имеются патрубки: круглый для входного воздуховода и прямоугольный для выходного. Подключать оборудование в вентиляционной магистрали можно как напрямую, так и посредством гибких вставок. Корпус выполнен поворотным, что дает возможность развернуть его при монтаже на удобный угол.
Внутри корпусной детали размещено рабочее колесо с 16-тью лопастями. В качестве привода используется асинхронный электродвигатель (устанавливается на подставке соосно рабочему колесу).
Условия эксплуатации
Вентиляторы радиальные ВВД предназначены для работы в регионах с тропическим (Т) и умеренным (У) климатом при температуре окружающей среды -40 °С…+40 °С в соответствии с требованиями ГОСТ 15150. Кат. разм. – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков).
Варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
Технические характеристики
| Типоразмер | Частота, об/мин | Мощность, кВт | Ток, А | Тип электро-двигателя * | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВВД №4,0 | 1500 | 0,37 | 1,12 | 63В4 | 0,13 | 0,35 | 550 | 680 | 53 | ДО-39 | 4 | ВР 202 | 4 |
| ВВД №4,0 | 3000 | 3 | 6,34 | 90L2 | 0,28 | 0,75 | 2500 | 3000 | 65 | ДО-39 | 4 | ВР 202 | 4 |
| ВВД №4,5 | 1500 | 0,75 | 2,18 | 71В4 | 0,18 | 0,52 | 690 | 890 | 65 | ДО-39 | 4 | ВР 202 | 4 |
| ВВД №4,5 | 3000 | 5,5 | 11,1 | 100L2 | 0,38 | 1,1 | 3000 | 3750 | 90 | ДО-39 | 4 | ВР 202 | 4 |
| ВВД №5,0 | 1500 | 1,1 | 2,9 | 80А4 | 0,25 | 0,74 | 860 | 1100 | 88 | ДО-40 | 4 | ВР 203 | 4 |
| ВВД №5,0 | 3000 | 11 | 21,2 | 132М2 | 0,5 | 1,51 | 3500 | 4750 | 145 | ДО-40 | 4 | ВР 203 | 4 |
| ВВД №5,6 | 1500 | 2,2 | 5,1 | 90L4 | 0,35 | 1 | 1100 | 1420 | 115 | ДО-41 | 4 | ВР 203 | 6 |
| ВВД №5,6 | 3000 | 18,5 | 34,7 | 160M2 | 0,75 | 2,2 | 4500 | 6100 | 226 | ДО-41 | 4 | ВР 203 | 6 |
| ВВД №6,3 | 1500 | 4 | 8,8 | 100L4 | 0,5 | 1,45 | 1450 | 1820 | 130 | ДО-42 | 4 | ВР 203 | 6 |
| ВВД №6,3 | 3000 | 30 | 55,4 | 180M2 | 1 | 3 | 6000 | 7500 | 310 | ДО-42 | 4 | ВР 203 | 8 |
| ВВД №7,1 | 1500 | 7,5 | 15,6 | 132S4 | 0,7 | 2,1 | 1800 | 2300 | 210 | ДО-42 | 4 | ВР 203 | 8 |
| ВВД №7,1 | 3000 | 55 | 100 | 225М2 | 1,5 | 4,4 | 7600 | 9850 | 520 | ДО-42 | 6 | ВР 203 | 8 |
| ВВД №8,0 | 1500 | 11 | 22,5 | 132М4 | 1,05 | 3 | 2400 | 3050 | 260 | ДО-42 | 4 | ВР 203 | 6 |
| ВВД №8,0 | 3000 | 90 | 160 | 250М2 | 2,15 | 6,15 | 10000 | 13000 | 710 | ДО-42 | 8 | ВР 203 | 10 |
| ВВД №9,0 | 1500 | 22 | 43,2 | 180S4 | 1,5 | 4,5 | 3000 | 3850 | 410 | ДО-43 | 6 | ВР 203 | 8 |
| ВВД №9,0 | 3000 | 160 | 280 | 315S2 | 3 | 9 | 13000 | 16000 | 1195 | ДО-44 | 6 | ВР 203 | 10 |
| ВВД №10,0 | 1500 | 37 | 70,2 | 200М4 | 2,1 | 6 | 3800 | 4800 | 575 | ДО-44 | 4 | ВР 203 | 8 |
| ВВД №11,2 | 1000 | 18,5 | 38,6 | 180M6 | 1,9 | 5,55 | 2100 | 2700 | 705 | ДО-44 | 4 | ВР 203 | 8 |
| ВВД №11,2 | 1500 | 75 | 138,3 | 250S4 | 3 | 8,5 | 4850 | 6150 | 950 | ДО-44 | 6 | ВР 203 | 10 |
| ВВД №12,5 | 1000 | 37 | 71 | 225М6 | 2,75 | 7,9 | 2700 | 3300 | 885 | ДО-44 | 6 | ВР 203 | 8 |
| ВВД №12,5 | 1500 | 110 | 201 | 280S4 | 4,1 | 11,8 | 6100 | 7550 | 1195 | ДО-45 | 6 | ВР203 | 10 |
Выпускаемые типоразмеры
№4,0, №4,5, №5,0, №5,6, №6,3, №7,1, №8,0, №9, №10,0, №11,2, №12,5
