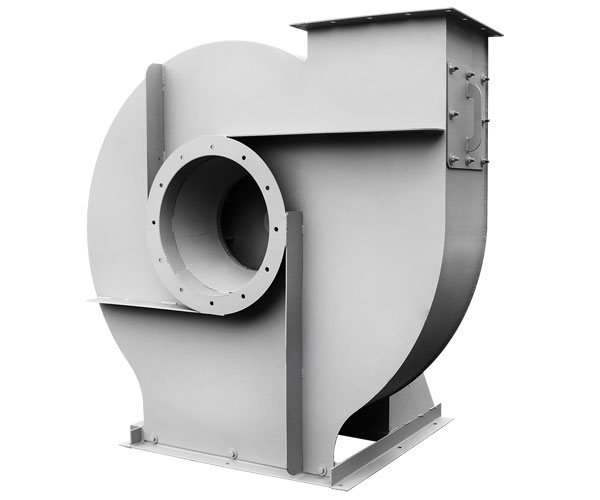

Вентилятор радиальный ВЦ 5-35
⚙️ Подбор и заказ
Описание
Вентиляторы радиальные ВЦ 5-35 среднего давления относятся к группе стационарного оборудования и эксплуатируются в составе канальных вентиляционных систем общеобменного типа, а также в системах воздушного отопления и кондиционирования. Допускается использование данных агрегатов для работы на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-35).
Вентиляционное оборудование данной серии рассчитано на работу с предварительно отфильтрованным воздухом или со смесями воздуха и химически неагрессивных газов. Предельная концентрация пыли в рабочем потоке не должна превышать 100 мг/м³. Наибольшая температура рабочей среды составляет +80 °С. (+200 °С для теплостойкого исполнения).
Общие сведения
- Среднего давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые назад
- Количество лопаток рабочего колеса – 9
Конструкция и монтаж
Вентилятор радиальный ВЦ 5-35 состоит из опорной части, спиралевидного кожуха, рабочего колеса и привода.
Оборудование должно монтироваться на жесткое несущее основание, фиксация осуществляется путем затяжки анкерного крепежа. В целях придания жесткости и устойчивости корпусу, на нем предусмотрены специальные ребра.
Для подключения воздуховодов на корпусе имеются два фланцевых патрубка. Подсоединять вентилятор радиальный ВЦ 5-35 среднего давления к вентиляционной магистрали можно как напрямую, так и через гибкие вставки соответствующих типоразмеров.
Электрический привод смонтирован соосно рабочему колесу, которое насчитывает 9-ть загнутых в обратную вращению сторону лопастей.
В качестве антикоррозионной защиты и для улучшения эстетических свойств вентилятор ВЦ 5-35 имеет износостойкое лакокрасочное покрытие.
Вентиляторы центробежные ВЦ 5-35 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя.
Условия эксплуатации
Радиальные вентиляторы ВЦ 5-35 предназначены для эксплуатации в условиях:
Умеренного климата (У) от -45 °С до +40 °С.
Тропического климата (Т) от -10 °С до +45 °С.
Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 °С до +40 °С.
Категория размещения – 3 и 2.
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.
Варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленные, материал - углеродистая сталь |
| К1 | Коррозионностойкие, материал – нержавеющая сталь |
| В | Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь |
| Ж2 | Теплостойкое исполнение, углеродистая сталь. (допустимая температура – до +200 °C) |
Технические характеристики
| Типоразмер | Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦ 5-35 №3,55 | 1 | 3 000 | 0,75 | 1,8 | 71А2 | 0,41 | 0,95 | 1600 | 1900 | 55 | ДО-40 | 4 | ВР 201 | 4 |
| ВЦ 5-35 №3,55 | 1 | 3 000 | 1,10 | 2,6 | 71В2 | 0,41 | 1,8 | 1250 | 1900 | 57 | ДО-40 | 4 | ВР 201 | 4 |
| ВЦ 5-35 №4 | 1 | 3 000 | 2,2 | 4,9 | 80В2 | 0,85 | 2,5 | 1800 | 2750 | 85 | ДО-40 | 4 | ВР 201 | 4 |
| ВЦ 5-35 №8 | 1 | 1 500 | 11,0 | 22,5 | 132М4 | 4,0 | 12,2 | 2000 | 3000 | 380 | ДО-42 | 4 | ВР 203 | 6 |
| ВЦ 5-35 №8,5 | 1 | 1 500 | 11,0 | 22,5 | 132М4 | 4,2 | 10,4 | 2600 | 3300 | 390 | ДО-42 | 4 | ВР 203 | 6 |
Выпускаемые типоразмеры
№3,55, №4,0, №8,0, №8,5
