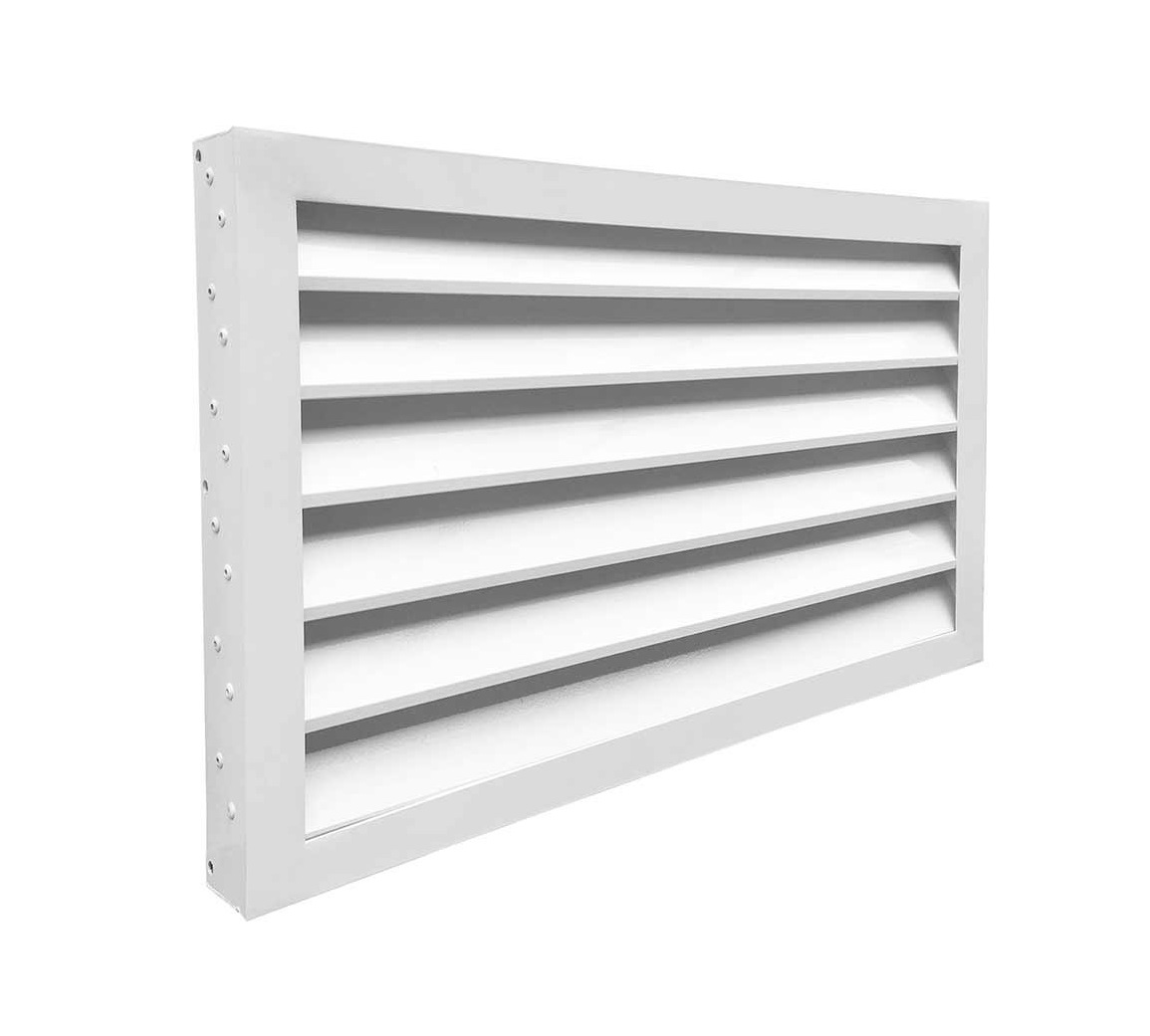

Вентиляционная решетка на фасад накладная ФВР2Н

Наружная решётка с усиленным уголком ФВР2Н накладного типа используется в приточно-вытяжной вентиляции, а также для защиты внутреннего пространства от попадания атмосферных осадков. Решётка накладывается на проем, либо полностью утапливается в проеме.

Особенности и комплектация

• Конструкция решётки представляет собой рамку без внешнего фланца из уголка 45х45 мм и неподвижно закрепленные Z-образных жалюзи, установленные под углом 35˚.
• Усиленный уголок позволяет изготавливать цельную решётку площадью более 2,5 м².
• При заказе большего размера, решётка изготавливается из составных частей.
• Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.
• При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018) По умолчанию решётки окрашены полиэфирной порошковой краской белого цвета RAL 9016.

Где применяется

Наружная установка: приток и выброс воздуха через фасад, защита проёма от осадков, ветра, птиц и мусора.

• Фасады жилых, административных и производственных зданий
• Венткамеры, машинные отделения, ИТП
• Приток и выброс воздуха наружу
• Защита проёма от осадков, ветра и птиц

Материалы и покрытие

Корпус и полотно — алюминиевый профиль (ГОСТ 22233-2018). Материал не корродирует, лёгкий и держит геометрию на больших размерах. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Монтаж

• Накладной монтаж: рамка перекрывает края проёма
• Крепление саморезами через отверстия в рамке
• Проём готовится на 2–4 мм больше присоединительного размера

Габаритно-посадочные размеры

Размеры А×В указаны относительно строительного (посадочного) проёма.
