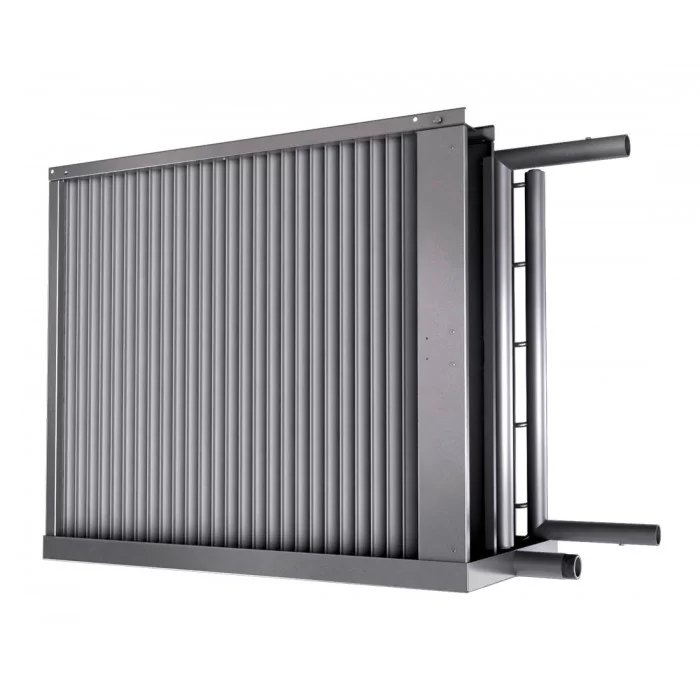

Теплообменник TEW 03.12.C0 вода 3 ряда / ВАН (R9,52) 12/3
⚙️ Подбор и заказ
Характеристики
Описание
Теплообменник TEW 03.12.C0 вода 3 ряда / ВАН (R9,52) 12/3 — водяной воздухоохладитель для приточных установок, 3 ряда трубок, медно-алюминиевый пластинчатый агрегат в неразборном оцинкованном корпусе. Ставится в секцию охлаждения приточной установки: работает на холодной воде или незамерзающем растворе от чиллера.
Конструкция и материалы
Теплообменник рассчитан на эксплуатацию в условиях умеренного климата (У), категория размещения 3 по ГОСТ 15150. Перемещаемая среда — воздух и невзрывоопасные газовые смеси без липких, волокнистых и абразивных примесей, запылённость не более 100 мг/м³.
Поверхность теплообмена — алюминиевые пластины толщиной 0,13 мм и проходящие через них медные трубки диаметром 3/8″ (9,52 мм), расположение трубок шахматное, число рядов — 3. Неразборный корпус из оцинкованного листа 08ПС. Присоединение трубопроводов резьбовое.
Форма коллектора — l-образный.

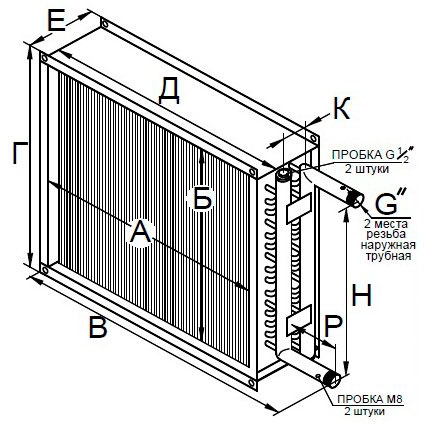

Габаритные размеры
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| А | Б | В | Г | Д | Е | Н | К | Р | G |
| 1175 | 1126 | 1541 | 1265 | 1220 | 200 | 1105 | 86 | 230 | 2" (Ду 50) |
| Габариты и масса | |
|---|---|
| Размеры (В × Ш × Д) | 1265 × 200 × 1541 мм |
| Масса нетто | 64 кг |
Технические характеристики
| Площадь поверхности теплообмена, м² | 117,3 |
| Аэродинамическое сопротивление, Па | 187 |
| Расход теплоносителя (макс.), м³/ч | 15,7 |
| Гидравлическое сопротивление, кПа | 29,6 |
| Заправочный объём, л | 18,9 |
| Применение | Приточно-вытяжные установки |
Область применения
- секции охлаждения приточных установок с чиллером
- системы с незамерзающими растворами
- центральные кондиционеры
