Отвод

Отвод служит для поворота системы воздуховодов по горизонтальной или вертикальной оси.

Описание

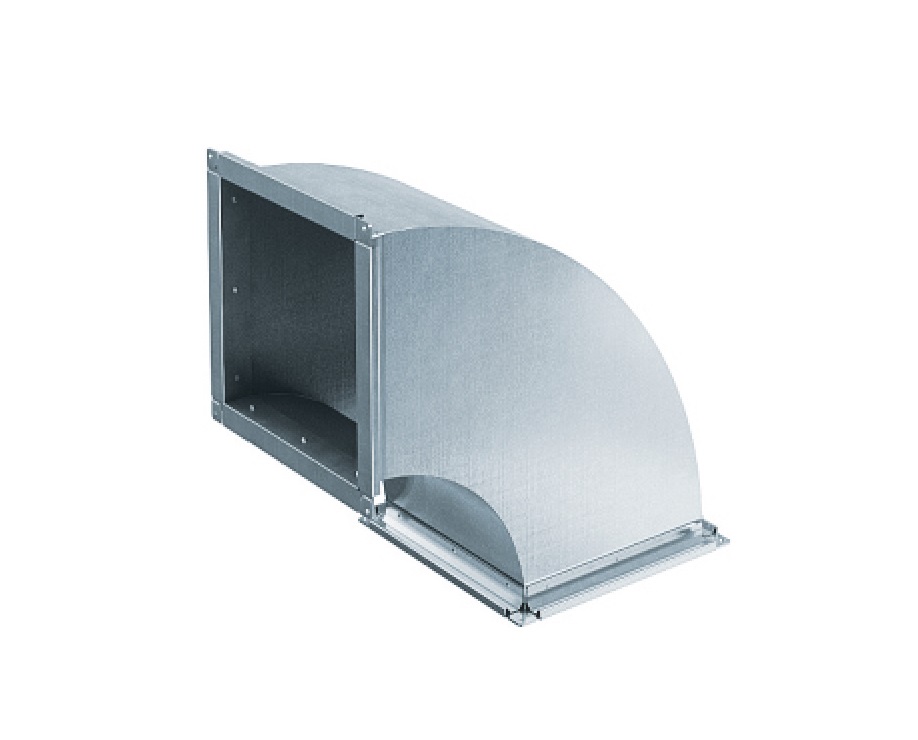

Отвод служит для поворота системы воздуховодов по горизонтальной или вертикальной оси. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

Габаритные размеры и типоразмеры

A, мм	B, мм	S , м2 α=90°	S , м2 α=45°
100	100	0,18	0,10
100	150	0,21	0,12
100	200	0,25	0,14
100	250	0,28	0,16
100	300	0,31	0,18
150	100	0,24	0,14
150	150	0,28	0,16
150	200	0,31	0,18
150	250	0,35	0,20
150	300	0,39	0,22
150	400	0,46	0,26
150	500	0,53	0,30
200	100	0,31	0,17
200	150	0,35	0,19
200	200	0,39	0,22
200	250	0,43	0,24
200	300	0,47	0,26
200	400	0,55	0,31
200	500	0,63	0,35
200	600	0,71	0,40
250	100	0,38	0,21
250	150	0,42	0,24
250	200	0,47	0,26
250	250	0,51	0,29
250	300	0,56	0,31
250	400	0,65	0,36
250	500	0,73	0,41
250	600	0,82	0,46
250	800	1,00	0,56
300	150	0,51	0,28
300	200	0,56	0,31
300	250	0,61	0,34
300	300	0,66	0,36
300	400	0,75	0,41
300	500	0,85	0,47
300	600	0,94	0,52
300	800	1,14	0,63
300	1000	1,33	0,73
400	150	0,71	0,38
400	200	0,76	0,42
400	250	0,82	0,45
400	300	0,87	0,48
400	400	0,99	0,54
400	500	1,10	0,60
400	600	1,21	0,66
400	800	1,43	0,78
400	1000	1,66	0,90
400	1200	1,88	1,03
500	150	0,93	0,50
500	200	1,00	0,54
500	250	1,06	0,57
500	300	1,12	0,61
500	400	1,25	0,68
500	500	1,38	0,74
500	600	1,51	0,81
500	800	1,76	0,95
500	1000	2,02	1,09
500	1200	2,28	1,23
500	1400	2,53	1,36
600	200	1,26	0,68
600	250	1,33	0,71
600	300	1,41	0,75
600	400	1,55	0,83
600	500	1,69	0,91
600	600	1,84	0,98
600	700	1,98	1,06
600	800	2,12	1,14
600	900	2,27	1,21
600	1000	2,41	1,29
600	1200	2,70	1,44
600	1400	2,99	1,60
600	1600	3,27	1,75
700	250	1,64	0,87
700	300	1,72	0,91
700	400	1,88	1,00
700	500	2,04	1,08
700	600	2,20	1,17
700	700	2,36	1,25
700	800	2,52	1,34
700	900	2,67	1,42
700	1000	2,83	1,51
700	1200	3,16	1,68
700	1400	3,49	1,84
700	1600	3,81	2,01
700	1800	4,13	2,18
800	300	2,06	1,09
800	400	2,24	1,18
800	500	2,41	1,28
800	600	2,59	1,37
800	700	2,76	1,46
800	800	2,94	1,55
800	900	3,11	1,65
800	1000	3,29	1,74
800	1200	3,65	1,92
800	1400	4,00	2,11
800	1600	4,35	2,29
800	1800	4,71	2,48
900	400	2,63	1,38
900	500	2,82	1,48
900	600	3,01	1,59
900	700	3,20	1,69
900	800	3,39	1,79
900	900	3,58	1,89
900	1000	3,77	1,99
900	1200	4,17	2,19
900	1400	4,55	2,39
900	1600	4,93	2,59
900	1800	5,32	2,79
1000	500	3,26	1,71
1000	600	3,47	1,82
1000	700	3,67	1,93
1000	800	3,88	2,03
1000	900	4,09	2,14
1000	1000	4,29	2,25
1000	1200	4,72	2,47
1000	1400	5,16	2,68
1000	1600	5,58	2,90
1000	1800	6,00	3,12
1000	2000	6,42	3,33
1200	600	4,51	2,33
1200	700	4,72	2,45
1200	800	4,99	2,58
1200	900	5,20	2,70
1200	1000	5,46	2,82
1200	1200	5,98	3,07
1200	1400	6,46	3,32
1200	1600	6,94	3,57
1200	1800	7,42	3,82
1200	2000	7,90	4,06
1400	700	5,92	3,04
1400	800	6,20	3,18
1400	900	6,46	3,32
1400	1000	6,73	3,46
1400	1200	7,31	3,78
1400	1400	7,85	4,06
1400	1600	8,40	4,35
1400	1800	8,94	4,63
1400	2000	9,49	4,92
1600	800	7,53	3,87
1600	900	7,82	4,01
1600	1000	8,13	4,18
1600	1200	8,82	4,53
1600	1400	9,42	4,85
1600	1600	10,02	5,16
1600	1800	10,62	5,48
1600	2000	11,22	5,80
1800	900	9,34	4,76
1800	1000	9,68	4,95
1800	1200	10,39	5,33
1800	1400	11,07	5,67
1800	1800	12,42	6,37
1800	2000	13,09	6,72
2000	1000	11,33	5,79
2000	1200	12,10	6,20
2000	1400	12,84	6,57
2000	1600	13,58	6,95
2000	1800	14,32	7,33
2000	2000	15,05	7,71
