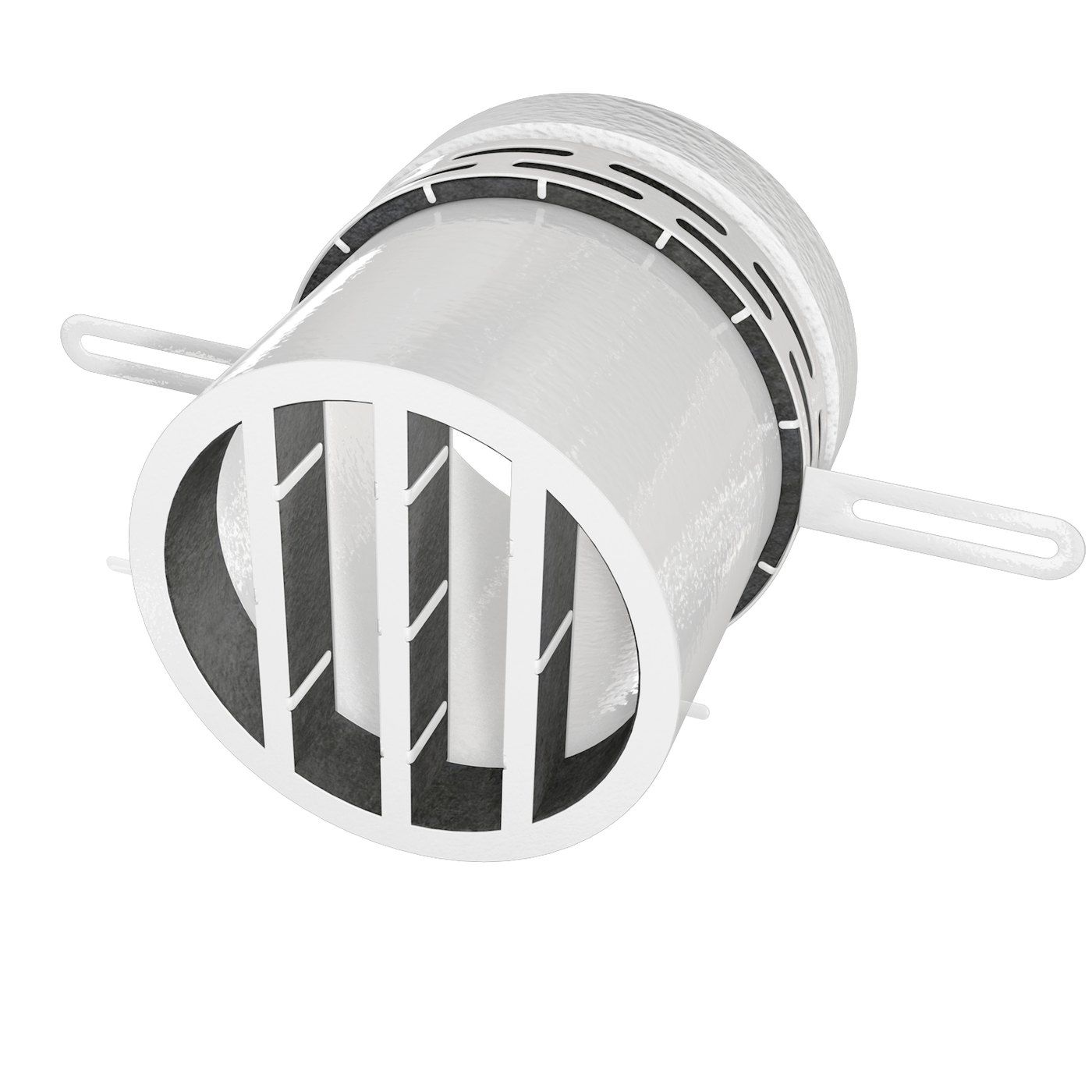

Муфта ОГНЕЗА-ПМ(В)-Т 170

Муфта ОГНЕЗА-ПМ-Т 170 — муфта «ОГНЕЗА-ПМ(В)» — огнезащитная противопожарная конструкция с пределом огнестойкости не менее EI 180. Предназначена Для предотвращения распространения огня в узлах пересечения ограждающих строительных конструкций пластиковыми вентиляционными каналами, проложенными вертикально, горизонтально, диагонально.

Как работает

Муфта ПМ(В) охватывает воздуховод или вентиляционную трубу из полимера в месте прохода через противопожарную преграду. Вкладыш из терморасширяющегося материала ОГНЕЗА-ТРМ при пожаре вспучивается, заполняет канал пенококсом и перекрывает путь огню и дыму. Перфорированный корпус (исполнение П) даёт пенококсу заполнить всё сечение проходки — и внутри, и снаружи муфты.

Что это даёт

Где применяется

• Пластиковые вентиляционные каналы санузлов и кухонь через перекрытия
• Полимерные воздуховоды ПВХ/ПП в производственных и лабораторных зданиях
• Каналы вытяжки из помещений с агрессивной средой
• Узлы прохода вентиляции через противопожарные перегородки

Как подобрать и смонтировать

• Подбирайте по наружному диаметру вентиляционной трубы или канала
• На проход через стену — две муфты (с каждой стороны), через перекрытие — одна снизу
• Толщина преграды не меньше указанной в характеристиках; при тонкой перегородке уточните исполнение
• Для труб канализации и водоснабжения возьмите муфты ПМ

Описание производителя

Телескопическая вентиляционная муфта разработана для вентиляционных каналов в стенах с дополнительной перегородкой и воздушным зазором между ними. Допустимый диаметр канала в диапазоне от 125 до 240 мм.

Муфта состоит из: корпуса перфорированной фиксируемой муфты, металлического корпуса подвижной гильзы, негорючего терморасширяющегося резиноподобного материала «ОГНЕЗА-ТРМ», уплотнителя подвижной гильзы, ламелей и крепежных проушин подвижной гильзы.

Расшифровка маркировки

ОГНЕЗА-ПМ(В) — вентиляционная противопожарная муфта; П — перфорированный корпус, Л — лёгкое исполнение, Т — толстостенное; число — диаметр канала, мм.
