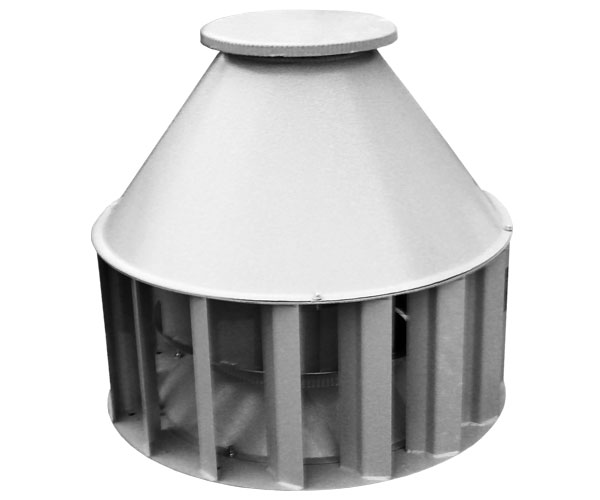

Вентилятор крышной ВКР

✓ Всегда в наличии / под заказ Доставка по всей России
Вентилятор крышной ВКР
Вентилятор крышной ВКР
Паспорт изделия (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель
Вентиляторы активно применяются в вентиляционных системах вытяжного типа общественно- административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Вентиляторы активно применяются в вентиляционных системах вытяжного типа общественно- административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей.

Перемещение воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.

Типоразмеры№3,15 — №12,5
Производительность900–91080 м³/ч
Полное давление110–1815 Па
Мощность двигателя0,18–37 кВт
Частота вращения710–1500 об/мин

Общие сведения

  • ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения
  • ТУ 28.25.20-010-55528260-2022 для взрывозащищенного исполнения
  • Низкого давления
  • Одностороннего всасывания
  • Лопатки рабочего колеса-загнутые назад
  • Количество лопаток рабочего колеса – 12
  • Вентиляторы могут комплектоваться стаканами, клапанами и поддонами

Конструкция и монтаж

Крышный вентилятор устанавливается на крыше здания в качестве основного звена вытяжной вентиляционной конструкции.

Такие вентиляторы предназначены для работы без сети воздуховодов.

Вентилятор крышной радиальный ВКР поставляется заказчику в собранном виде в заводской упаковке и полностью готов к монтажу.

Внутри корпусной детали заключено рабочее колесо с 12ю загнутыми назад лопастями.

В качестве привода применяется асинхронный электродвигатель вертикальной компоновки. Рабочее колесо насажено непосредственно на ротор без каких-либо промежуточных передач.

Приводная часть имеет защиту от атмосферных осадков и солнечного излучения в виде конического кожуха из тонколистового металла.

В допкомплектацию вентиляторов крышных радиальных ВКР могут быть включены поддон для сбора конденсата, клапан и монтажный стакан.

Для дополнительной защиты от коррозии крышные вентиляторы ВКР покрыты износостойким лакокрасочным материалом.

Условия эксплуатации

Данный тип вентиляторов предназначен для эксплуатации в условиях:

  • Умеренного климата (У) от -45 °С до +40 °С
  • Тропического климата (Т) от -10 °С до +45 °С
  • Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 °С до +40 °С
  • Категория размещения – 2 и 3

При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения

Варианты изготовления

ИндексНазначение и материалы
–Общепромышленное исполнение, материал – углеродистая сталь
К1Коррозионностойкое исполнение, материал – нержавеющая сталь
ВВзрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3Взрывозащищенное исполнение, материал – алюминиевые сплавы

Технические характеристики

ВКР №3,150,6–2 м³/с · 0–275 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
19200,2563В60,6–1,2125–031
19200,3771А60,6–1,2125–033
114200,3763B40,77–2,0275–033
ВКР №3,550,25–1,25 м³/с · 0–330 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,9510000,1863A60,25–0,49110–038
1,010000,1863A60,3–0,6120–038
1,0510000,1863A60,35–0,68130–038
1,110000,1863A60,34–0,8150–038
0,9515000,2563A40,38–0,78240–041
1,015000,3763B40,45–0,92270–042
1,0515000,5571A40,53–1,08310–043
1,115000,5571A40,52–1,25330–043
ВКР №40,36–1,8 м³/с · 0–410 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,958900,1863А60,36–0,74125–046
18900,1863А60,42–0,87140–046
1,058900,1863А60,49–1,0155–046
1,18900,2563В60,56–1,2170–046
0,9513700,3763В40,56–1,14300–046
113900,5571А40,65–1,35340–055
1,0513900,7571В40,76–1,57375–055
1,113900,7571В40,88–1,8410–055
ВКР №50,71–3,7 м³/с · 0–680 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,959100,3771А60,71–1,5200–075
19000,5571В60,85–1,7225–075
1,059000,5571В60,96–2,0245–075
1,19300,7580А61,15–2,5290–080
0,914001,180А41,1–2,4485–080
114051,580В41,3–2,7545–080
1,0514202,290L41,5–3,2610–090
1,114303100S41,8–3,7680–095
ВКР №5,61–5,2 м³/с · 0–855 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,959000,5571В61,0–2,2250–080
19300,7580А61,2–2,5300–085
1,059301,180В61,4–2,9330–085
1,19401,590L61,6–3,4370–095
0,9514202,290L41,6–3,3630–095
114303100S41,9–3,8705–0100
1,0514304100L42,2–4,4780–0110
1,114305,5112M42,5–5,2855–0120
ВКР №6,31,5–7,5 м³/с · 0–1110 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,959301,180В61,5–3,0350–0110
19401,590L61,7–3,6400–0120
1,059502,2100L62,0–4,3450–0135
1,19503112MА62,3–4,8500–0145
0,9514304100L42,3–4,5805–0135
114305,5112M42,7–5,5890–0145
1,0514507,5132S43,1–6,51015–0165
1,1145011132M43,6–7,51110–0185
ВКР №7,12,2–10,5 м³/с · 0–1410 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,959502,2100L62,2–4,5450–0140
19503112MA62,5–5,2520–0160
1,059504112MB62,9–6,0590–0160
1,19605,5132S63,4–7,0620–0180
0,9514507,5132S43,3–6,81055–0180
1145011132M43,8–8,01210–0195
1,05145015160S44,5–9,21290–0235
1,1145015160S45,1–10,51410–0235
ВКР №83,1–15,1 м³/с · 0–1815 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,99504112MB63,1–6,4600–0220
19605,5132S63,6–7,5690–0240
1,059707,5132М64,3–8,8730–0260
1,197011160S64,9–10,1800–0300
0,95145015160S44,7–9,71400–0300
1145018,5160М45,5–11,31480–0325
1,05146022180S46,4–13,21655–0340
1,1146030180М47,4–15,11815–0360
ВКР №93,3–14,4 м³/с · 0–1025 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,957103112MB83,3–6,8405–0250
17104132S83,8–7,9450–0270
1,057105,5132М84,4–9,2495–0290
1,17207,5160S85,1–10,5560–0330
0,959707,5132М64,5–9,2790–0290
197011160S65,2–10,8890–0330
1,0597515160М66,1–12,5935–0355
1,197515160М67,0–14,41025–0355
ВКР №104,5–19,1 м³/с · 0–1280 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,97105,5132М84,5–8,8500–0355
17207,5160S85,3–10,5600–0395
1,0572011160М86,3–12,0650–0420
1,172011160М87,1–14,0690–0420
0,997515160М66,2–11,2945–0420
197518,5180М67,2–12,91050–0455
1,0597522200М68,4–16,01150–0530
1,198030200L69,7–19,11280–0570
ВКР №11,26,4–24,4 м³/с · 0–1475 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,9572011160М86,4–13,2645–0455
172011160М87,5–15,4715–0455
1,0572515180М88,0–17,7800–0490
1,173018,5200М810,1–20,8890–0565
0,9597522200М68,7–17,91185–0565
198030200L610,2–21,01325–0605
1,0598537225М611,9–24,41475–0650
ВКР №12,59,1–25,3 м³/с · 0–1025 Па
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
0,9573018,5200М89,1–18,6830–0615
173022200L810,6–22,0915–0655
1,0573530225М812,3–25,31025–0700
ВКР 11,2 / 12,51 вариант(ов)
D рабочего колесаЧастота, об/минМощность, кВтЭлектродвигательРасход, м³/сДавление, ПаМасса, кг
3
Данные приведены для всего типоразмерного ряда серии. Подбор по рабочей точке — в блоке «Подбор и заказ» или по запросу: инженер подберёт исполнение и двигатель под ваши расход и давление.

Выпускаемые типоразмеры

№3,15, №3,55, №4,0, №5,0, №5,6, №6,3, №7,1, №8,0, №9,0, №10,0, №11,2, №12,5
