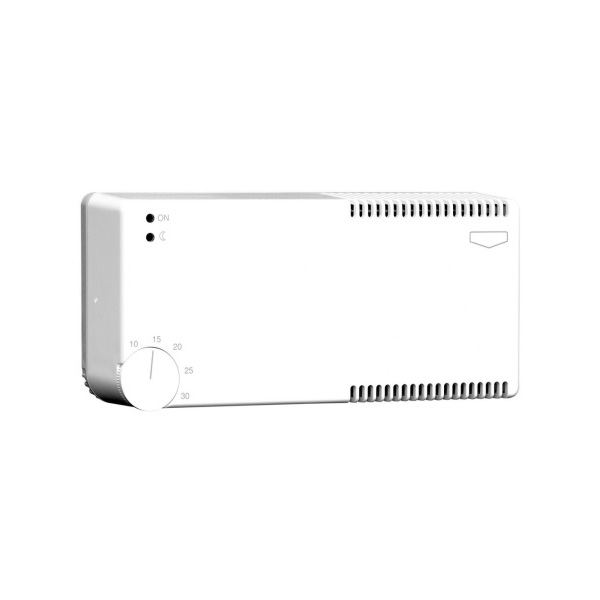

Блок расширения мощности Shuft БРМ25

Характеристики:

Описание

Блок расширения мощности (далее БРМ) предназначен для управления мощностью канального нагревателя в системах приточной вентиляции. Позволяет подключать к одному терморегулятору несколько нагревателей или несколько групп мощности нагревателей , за счет их каскадного подключения. Если мощность электронагревателя превышает предельно допустимую для терморегулятора (25 или 40 А), то можно разделить нагрузку на две части и управлять второй половиной, используя блок расширения мощности. Между собой БРМ и регулятор температуры соединяются 4-х метровым кабелем, входящим в комплект поставки

Подключение блока Shuft серии БРМ

• снять защитный кожух, выкрутив четыре самореза.
• присоединить управляющий соединительный кабель, заведя его через один из сальников в кожухе
• присоединить четыре силовых провода питания, заведя их через другой сальник в кожухе.
• присоединить защитное заземление (обозначено знаком «заземление»).
• аккуратно уложив провода, установить на место кожух.
