Клапаны, заслонки и шиберы
Дроссель-клапан круглый
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое
Типоразмеров12
Изготовлениепо размерам заказчика
Подробно
Описание
Дроссель-клапан предназначен для регулирования доступа воздушных масс и газовоздушных смесей, не несущих угрозу взрыва.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Пример обозначения100 - 120 - НП
Материалоцинкованная сталь
Форма сечениякруглое
Типоразмеров12
Срокпо запросу
Технические характеристики
| Пример обозначения | 100 - 120 - НП |
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 12 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
100 - 120 - НП
| Тип соединения | — |
| НП | ниппельное |
| ФЛ | фланцевое |
| РЗ | под резинку |
| Длина L, мм | — |
| Диаметр D, мм | — |
Габаритный чертёж
Типоразмеры
| D, мм | L, мм | А, мм |
|---|---|---|
| 100 | 120 | 40 |
| 125 | ||
| 160 | ||
| 180 | ||
| 200 | ||
| 250 | 170 | |
| 280 | 200 | |
| 315 | 235 | |
| 355 | 60 | |
| 400 | 280 | |
| 450 | 330 | |
| 500 | 380 |
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Дроссель-клапан прямоугольный
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сеченияпрямоугольное
Изготовлениепо размерам заказчика
Подробно
Описание
Дроссель-клапан предназначен для регулирования доступа воздушных масс и газовоздушных смесей, не несущих угрозу взрыва.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Пример обозначения200×200 - 240 - 20
Материалоцинкованная сталь
Форма сеченияпрямоугольное
Срокпо запросу
Технические характеристики
| Пример обозначения | 200×200 - 240 - 20 |
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
200×200 - 240 - 20
| Размер шины, мм | — |
| Длина L, мм | — |
| Сечение A×B, мм | — |
Габаритный чертёж
Важно при заказе и монтаже
Примечание. В стандартной детали: При B<1000 мм L=B+40, B≥1000 мм L=B+60.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Шибер круглый
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое
Изготовлениепо размерам заказчика
Подробно
Описание
Шибер применяют для регулировки либо отсечки ветки воздуховодов от общей системы.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Пример обозначения100 - 180 - 0,55 - НП
Материалоцинкованная сталь
Форма сечениякруглое
Срокпо запросу
Технические характеристики
| Пример обозначения | 100 - 180 - 0,55 - НП |
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
100 - 180 - 0,55 - НП
| Тип соединения | — |
| НП | ниппельное |
| ФЛ | фланцевое |
| РЗ | под резинку |
| Толщина стали t, мм | — |
| Длина L, мм | — |
| Диаметр D, мм | — |
| Размер шины, мм | — |
| Сечение A×B, мм | — |
Габаритный чертёж
Важно при заказе и монтаже
Примечание. В стандартном шибере: Для D 100–315 длина L=100 мм D 350–800 L=140 мм. В стандартном шибере длина L=160 мм.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Шибер прямоугольный
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сеченияпрямоугольное
Изготовлениепо размерам заказчика
Подробно
Описание
Шибер представляет собой металлический карман, внутри которого перемещается лист, перекрывая поток воздуха.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Пример обозначения100 - 180 - 0,55 - НП
Материалоцинкованная сталь
Форма сеченияпрямоугольное
Срокпо запросу
Технические характеристики
| Пример обозначения | 100 - 180 - 0,55 - НП |
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
100 - 180 - 0,55 - НП
| Тип соединения | — |
| НП | ниппельное |
| ФЛ | фланцевое |
| РЗ | под резинку |
| Толщина стали t, мм | — |
| Длина L, мм | — |
| Диаметр D, мм | — |
| Размер шины, мм | — |
| Сечение A×B, мм | — |
Габаритный чертёж
Важно при заказе и монтаже
Примечание. В стандартном шибере: Для D 100–315 длина L=100 мм D 350–800 L=140 мм. В стандартном шибере длина L=160 мм.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Клапан воздушный АВК
Буквенные обозначения соответствуют таблице типоразмеров.

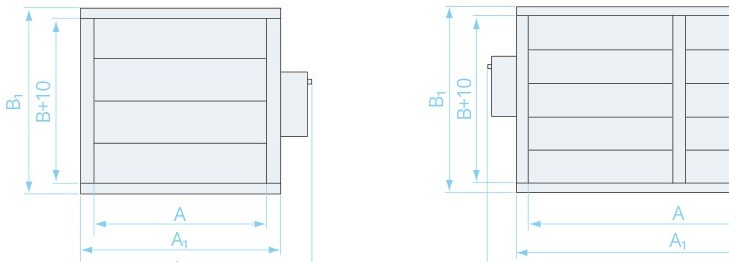

Тип 1

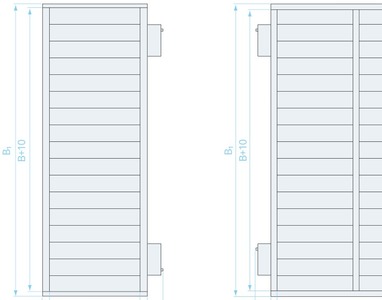

Тип 3
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое и прямоугольное
Типоразмеров30
Изготовлениепо размерам заказчика
Подробно
Описание
Клапан предназначен для регулирования расхода воздуха и невзрывоопасных газовых смесей, проходящих через воздуховод, или для перекрытия вентиляционного канала. Устанавливается в системе с давлением до 1000 Па.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Пример обозначенияАВК - 200×200 - 1 - Р
Материалоцинкованная сталь
Форма сечениякруглое и прямоугольное
Типоразмеров30
Исполнений2
Срокпо запросу
Технические характеристики
| Пример обозначения | АВК - 200×200 - 1 - Р |
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое и прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 30 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
АВК - 200×200 - 1 - Р
| Сечение A×B, мм | — |
| Модель | — |
Габаритный чертёж
Типы исполнения
Типоразмеры
| A, мм | B, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | |
| 200 | 2,6 | 3,2 | 3,8 | 4,4 | 5 | 5,7 | 6,3 | 6,9 | * | * | * | * | * | * | * | * | * | * | * |
| 300 3,2 | 2,6 | 3,9 | 4,6 | 5,4 | 6,1 | 6,8 | 7,5 | 8,2 | 8,9 | * | * | * | * | * | * | * | * | ||
| 400 | 3,8 | 4,6 | 5,4 | 6,3 | 7,1 | 7,9 | 8,7 | 9,5 | 10,3 | 11,1 | 12,0 | * | * | * | * | * | * | ||
| 500 4,4 | 3,8 | 5,3 | 6,3 | 7,2 | 8,1 | 9,0 | 9,9 | 10,8 | 11,7 | 12,6 | 13,6 | 14,7 | 15,6 | * | * | * | * | ||
| 600 | 5,0 | 6,0 | 7,1 | 8,1 | 9,1 | 10,1 | 11,1 | 12,1 | 13,1 | 14,1 | 15,2 | 16,4 | 17,4 | 18,4 | * | * | * | ||
| 700 5,6 | 5,0 | 6,8 | 7,9 | 9,0 | 10,1 | 11,2 | 12,3 | 13,4 | 14,5 | 15,6 | 16,8 | 18,1 | 19,2 | 20,3 | 21,4 | * | * | ||
| 800 | 6,3 | 7,5 | 8,7 | 9,9 | 11,1 | 1 12,3 | 13,5 | 14,7 | 15,9 | 17,1 | 18,4 | 19,8 | 21,0 | 22,2 | 3 23,4 | 24,6 | * | ||
| 900 6,9 | 6,3 | 8,2 | 9,5 | 10,8 | 12,1 | 13,4 | 14,7 | 16,0 | 17,9 | 18,6 | 20,0 | 21,5 | 22,8 | 24,1 | 25,4 | 26,7 | 28,0 | ||
| 1000 | * | 8,9 | 10,3 | 10,4 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | 20,1 | 21,6 | 23,2 | 24,6 | 26,0 | 27,4 | 28,8 | 30,2 | 31,6 | 33,0 |
| 1100 * | * | 9,3 | 11,1 | 11,2 | 14,1 | 15,6 | 17,1 | 17,7 | 20,1 | 21,6 | 23,2 | 24,9 | 26,4 | 27,9 | 29,4 | 30,9 | 32,4 | 33,9 | 35,4 |
| 1200 | * | 10,3 | 11,9 | 13,5 | 15,1 | 16,7 | 18,3 | 19,9 | 21,5 | 23,2 | 24,8 | 26,6 | 28,2 | 29,8 | 31,4 | 33,0 | 34,6 | 36,2 | 37,8 |
| 1300 * | * | * | 14,1 | 16,1 | 18,1 | 20,1 | 22,1 | 24,1 | 21,1 | 28,1 | 30,1 | 32,6 | 34,6 | 36,6 | 38,6 | 40,6 | 42,6 | 44,6 | 46,6 |
| 1400 | * | * | * | 17,0 | 19,1 | 21,2 | 23,3 | 25,4 | 27,5 | 29,6 | 31,7 | 34,3 | 36,4 | 38,5 | 40,6 | 42,7 | 44,8 | 46,9 | 49,0 |
| 1500 * | * | * | * | 18,0 | 20,1 | 22,3 | 24,5 | 26,7 | 28,9 | 31,1 | 33,3 | 36,0 | 38,2 | 40,4 | 42,6 | 44,8 | 47,0 | 49,2 | 51,4 |
| 1600 | * | * | * | * | 21,1 | 23,2 | 25 8 | 28,1 | 30,3 | 32,6 | 34,9 | 37,7 | 40,0 | 42,3 | 44,6 | 46,9 | 49,2 | 51,5 | 53,8 |
| 1700 * | * | * | * | * | 22,1 | 24,6 | 27 0 | 29,4 | 31,7 | 34,1 | 36,5 | 39,4 | 41,8 | 44,2 | 46,6 | 49,0 | 51,4 | 53,8 | 56,2 |
| 1800 | * | * | * | * | * | 25,7 | 28 2 | 30,7 | 33,2 | 35,6 | 38,1 | 41,1 | 43,6 | 46,1 | 48,6 | 51,1 | 53,6 | 56,1 | 58,5 |
| 1900 * | * | * | * | * | * | 2 26,8 | 29 4 | 32,0 | 34 6 | 37,1 | 39,7 | 42,8 | 45,4 | 48,0 | 4 50,6 | 53,2 | 55,8 | 58,3 | 60,9 |
| 2000 | * | * | * | * | * | 2 26,8 | 30 6 | 33,3 | 36,0 | 38,6 | 41,3 | 44,5 | 47,2 | 49,9 | 52,6 | 55,3 | 57,9 | 60,6 | 63,6 |
| 2100 * | * | * | * | * | * | * | 33,9 | 34,6 | 37,4 | 40,2 | 42,9 | 46,2 | 49,0 | 51,8 | 54,6 | 57,3 | 60,1 | 62,9 | 65,7 |
| 2200 | * | * | * | * | * | * | * | 35,9 | 38,8 | 41,7 | 44,5 | 47,9 | 50,8 | 53,7 | 56,5 | 59,4 | 62,3 | 65,2 | 68,1 |
| 2300 * | * | * | * | * | * | * | * | * | 40,2 | 43,2 | 46,1 | 49,6 | 52,6 | 55,6 | 58,5 | 61,5 | 64,5 | 67,5 | 70,5 |
| 2400 | * | * | * | * | * | * | * | * | * | 43,9 | 47,7 | 51,3 | 54,4 | 57,5 | 60,5 | 63,6 | 66,7 | 69,8 | 72,9 |
| Тип привода Sputnik | Питающее напряжение, В | Момент вращения, Hм | Тип регулирования | Время срабатывания, сек | Класс защита / Степень защиты |
|---|---|---|---|---|---|
| Sputnik AR230-4-S | AC 230 | 4 | 3-позиционное | 55 | IP54 |
| Sputnik AR230-5-S | AC 230 ±10% | 5 | возвратная пружина | 70≤20 | |
| Sputnik AR230-8-S | AC 230 | 8 | 2/3-позиционное | 30 | |
| Sputnik AR230-10-S | AC 230 | 10 | возвратная пружина | 100≤25 | |
| Sputnik AR230-16-S | AC 230 | 16 | 2/3-позиционное | 80 | |
| Sputnik AС24-5-S | AC/DC 24 | 5 | возвратная пружина | 70≤20 |
Важно при заказе и монтаже
Примечание. A — ширина внутр. сечения, 1 — заслонка с 1 приводом (исполнение 1), 2 — заслонка с 2 приводами в 2 секциях (исполнение 2), 3 — заслонка с 2 приводами по вертикали (исполнение 3), 4 — заслонка с 4 приводами в 2 секциях (исполнение 4), * — заслонка конструируется индивидуально.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Заслонка круглая унифицированная АЗД 122/134
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое
Типоразмеров8
Изготовлениепо размерам заказчика
Подробно
Описание
Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Материалоцинкованная сталь
Форма сечениякруглое
Типоразмеров8
Срокпо запросу
Технические характеристики
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 8 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
| Тип соединения | — |
| ФЛ | фланцевое |
| Диаметр D, мм Модель | — |
| Модель D, мм D₁, мм m, кг | — |
Габаритный чертёж
Типоразмеры
| Модель | D, мм | D₁, мм | m, кг |
|---|---|---|---|
| АЗД 122-00 | 200 | 250 | 12,57 |
| АЗД 122-01 | 250 | 300 | 13,94 |
| АЗД 122-02 | 315 | 365 | 15,57 |
| АЗД 122-03 | 400 | 456 | 18,74 |
| АЗД 122-04 | 500 | 550 | 24,04 |
| АЗД 134-00 | 630 | 680 | 36,20 |
| АЗД 134-01 | 800 | 864 | 44,80 |
| АЗД 134-02 | 1000 | 1064 | 57,90 |
Важно при заказе и монтаже
Примечание. Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Заслонка круглая унифицированная АЗД 133/136
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое
Типоразмеров8
Изготовлениепо размерам заказчика
Подробно
Описание
Тип исполнения Р — с ручкой Э — с площадкой под электропривод
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Материалоцинкованная сталь
Форма сечениякруглое
Типоразмеров8
Срокпо запросу
Технические характеристики
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 8 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
| Тип соединения | — |
| ФЛ | фланцевое |
| Диаметр D, мм Модель | — |
| Модель D, мм D1, мм m, кг | — |
Габаритный чертёж
Типоразмеры
| Модель | D, мм | D, мм 1 | m, кг |
|---|---|---|---|
| АЗД 133-00 | 200 | 250 | 4,85 |
| АЗД 133-01 | 250 | 300 | 6,08 |
| АЗД 133-02 | 315 | 365 | 7,64 |
| АЗД 133-03 | 400 | 450 | 10,00 |
| АЗД 133-04 | 500 | 550 | 16,08 |
| АЗД 136-00 | 630 | 680 | 28,50 |
| АЗД 136-01 | 800 | 864 | 37,10 |
| АЗД 136-02 | 1000 | 1064 | 50,10 |
Важно при заказе и монтаже
Примечание. Выполнена из оцинкованной стали на фланцах.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Заслонка прямоугольная унифицированная АЗД 190
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сеченияпрямоугольное
Типоразмеров8
Изготовлениепо размерам заказчика
Подробно
Описание
Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей. Выполнена из оцинкованной стали на шине.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Материалоцинкованная сталь
Форма сеченияпрямоугольное
Типоразмеров8
Срокпо запросу
Технические характеристики
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 8 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
| Модель B, мм A, мм m, кг | — |
| Тип соединения | — |
| ФЛ | фланцевое |
| Сечение A×B, мм Модель | — |
Габаритный чертёж
Типоразмеры
| Модель | B, мм | A, мм | m, кг |
|---|---|---|---|
| АЗД 190 - 00 | 250 | 250 | 8,8 |
| АЗД 190 - 01 | 400 | 7,1 | |
| АЗД 190 - 02 | 400 | 400 | 9,9 |
| АЗД 190 - 03 | 500 | 10,7 | |
| АЗД 190 - 04 | 600 | 600 | 12,0 |
| АЗД 190 - 05 | 600 | 800 | 16,7 |
| АЗД 190 - 06 | 800 | 1000 | 25,0 |
| АЗД 190 - 07 | 1000 | 35,0 |
Важно при заказе и монтаже
Примечание. В стандартной заслонке L=120мм.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Заслонка прямоугольная унифицированная АЗД 192
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сеченияпрямоугольное
Типоразмеров7
Изготовлениепо размерам заказчика
Подробно
Описание
Заслонка АЗД 192 изготавливается из оцинкованной стали на шине.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Материалоцинкованная сталь
Форма сеченияпрямоугольное
Типоразмеров7
Срокпо запросу
Технические характеристики
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 7 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
| Тип соединения | — |
| ФЛ | фланцевое |
| Сечение A×B, мм Модель | — |
| Модель В, мм A, мм m, кг | — |
Габаритный чертёж
Типоразмеры
| АЗД 192-00 | 250 | 250 | 5,8 |
|---|---|---|---|
| АЗД 192-01 | 400 | 250 | 7,1 |
| АЗД 192-02 | 400 | 400 | 9,9 |
| АЗД 192-03 | 500 | 10,7 | |
| АЗД 192-04 | 600 | 12,0 | |
| АЗД 192-05 | 600 | 600 | 16,7 |
| АЗД 192-06 | 800 | 800 | 25,0 |
| АЗД 192-07 | 1000 | 1000 | 35,0 |
Важно при заказе и монтаже
Примечание. В стандартной заслонке L=180 мм.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Заслонка взрывозащищенная круглая АЗД 196/197
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое
Типоразмеров14
Изготовлениепо размерам заказчика
Подробно
Описание
Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из черной стали.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Материалоцинкованная сталь
Форма сечениякруглое
Типоразмеров14
Срокпо запросу
Технические характеристики
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 14 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
| Модель D, мм D₁, мм m, кг | — |
| Тип соединения | — |
| ФЛ | фланцевое |
| Диаметр D, мм Модель | — |
Габаритный чертёж
Типоразмеры
| Модель | D, мм | D₁, мм | m, кг |
|---|---|---|---|
| АЗД 196-00 | 200 | 250 | 4,5 |
| АЗД 196-01 | 250 | 300 | 5,5 |
| АЗД 196-02 | 280 | 330 | 6,1 |
| АЗД 196-03 | 315 | 365 | 7,1 |
| АЗД 196-04 | 355 | 405 | 9,1 |
| АЗД 196-05 | 400 | 450 | 10,5 |
| АЗД 196-06 | 450 | 500 | 12,0 |
| АЗД 196-07 | 500 | 550 | 13,7 |
| АЗД 196-08 | 560 | 610 | 15,7 |
| АЗД 197-00 | 630 | 680 | 25,3 |
| АЗД 197-01 | 710 | 760 | 28,8 |
| АЗД 197-02 | 800 | 864 | 35,1 |
| АЗД 197-03 | 900 | 964 | 42,0 |
| АЗД 197-04 | 1000 | 1064 | 47,5 |
Важно при заказе и монтаже
Примечание. В стандартной заслонке L=350мм.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Заслонка взрывозащищенная прямоугольная АЗД 193
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сеченияпрямоугольное
Типоразмеров8
Изготовлениепо размерам заказчика
Подробно
Описание
Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из черной стали.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Материалоцинкованная сталь
Форма сеченияпрямоугольное
Типоразмеров8
Срокпо запросу
Технические характеристики
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 8 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
| Тип соединения | — |
| ФЛ | фланцевое |
| Сечение A×B, мм Модель | — |
| Модель B, мм A, мм m, кг | — |
Габаритный чертёж
Типоразмеры
| Модель | B, мм | A, мм | m, кг |
|---|---|---|---|
| АЗД 193-00 | 250 | 250 | 5,8 |
| АЗД 193-01 | 400 | 7,1 | |
| АЗД 193-02 | 400 | 400 | 9,9 |
| АЗД 193-03 | 500 | 10,7 | |
| АЗД 193-04 | 600 | 12,0 | |
| АЗД 193-05 | 600 | 600 | 16,7 |
| АЗД 193-06 | 800 | 800 | 25,0 |
| АЗД 193-07 | 1000 | 1000 | 35,0 |
Важно при заказе и монтаже
Примечание. Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из черной стали.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Клапан обратный круглый КО
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое
Типоразмеров18
Изготовлениепо размерам заказчика
Подробно
Описание
Клапан обратный общего назначения предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от вентиляторов) при присоединении последних к коллекторам.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Пример обозначенияКО - 02 - 400 - 50 - ФЛ
Материалоцинкованная сталь
Форма сечениякруглое
Типоразмеров18
Срокпо запросу
Технические характеристики
| Пример обозначения | КО - 02 - 400 - 50 - ФЛ |
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 18 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
КО - 02 - 400 - 50 - ФЛ
| Тип соединения | — |
| ФЛ | фланцевое |
| Длина L, мм | — |
| Диаметр D, мм Модель | — |
| Модель D, мм L, мм m, кг | — |
Габаритный чертёж
Типоразмеры
| из черной х/к стали | |||
|---|---|---|---|
| Модель | D, мм | L, мм | m, кг |
| КО-00 | 250 | 50 | 4,6 |
| КО-01 315 | 250 | 5,5 | |
| КО-02 | 400 | 6,5 | |
| КО-03 500 | 400 | 8,1 | |
| КО-04 | 630 | 12,1 | |
| КО-05 800 | 630 | 64 | 17,0 |
| КО-06 | 1000 | 25,6 | |
| КО-07 1250 | 1000 | 35,3 | |
| из оцинкованной стали | 1000 | ||
| Модель | D, мм | L, мм | m, кг |
| КО-00 | 250 | 100 | 4,6 |
| КО-01 315 | 250 | 5,5 | |
| КО-02 | 400 | 6,5 | |
| КО-03 500 | 400 | 150 | 8,1 |
| КО-04 | 630 | 12,1 | |
| КО-05 800 | 630 | 200 | 17,0 |
| КО-06 | 1000 | 25,6 | |
| КО-07 1250 | 1000 | 35,3 | |
Важно при заказе и монтаже
Примечание. По специальному заказу возможно производство клапанов вертикального и горизонтального исполнения (КОв, КОг).
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Клапан обратный прямоугольный КОп
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сеченияпрямоугольное
Типоразмеров18
Изготовлениепо размерам заказчика
Подробно
Описание
Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 5 м/c, а на вертикальных не менее 4 м/с.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Пример обозначенияКОп - 03 - 250×250 - 50 - ФЛ
Материалоцинкованная сталь
Форма сеченияпрямоугольное
Типоразмеров18
Срокпо запросу
Технические характеристики
| Пример обозначения | КОп - 03 - 250×250 - 50 - ФЛ |
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 18 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
КОп - 03 - 250×250 - 50 - ФЛ
| Тип соединения | — |
| ФЛ | фланцевое |
| Длина L, мм | — |
| Сечение А×В, мм Модель | — |
| Модель B, мм A, мм L, мм m, кг | — |
Габаритный чертёж
Типоразмеры
| из черной х/к стали | ||||
|---|---|---|---|---|
| Модель | B, мм | A, мм | L, мм | m, кг |
| КОп-00 | 150 | 150 | 50 | 3,7 |
| КОп-01 200 | 150 | 200 | 4,5 | |
| КОп-02 | 250 | 250 | 5,5 | |
| КОп-03 400 | 250 | 400 | 8,2 | |
| КОп-04 | 500 | 500 | 10,3 | |
| КОп-05 800 | 500 | 800 | 64 | 17,8 |
| КОп-06 | 1000 | 1000 | 25,7 | |
| КОп-07 1250 | 1000 | 1250 | 35,5 | |
| из оцинкованной стали | 1000 | 1250 | ||
| Модель | B, мм | A, мм | L, мм | m, кг |
| КОп-00 | 150 | 150 | 50 | 3,7 |
| КОп-01 200 | 150 | 200 | 4,5 | |
| КОп-02 | 250 | 250 | 5,5 | |
| КОп-03 400 | 250 | 400 | 8,2 | |
| КОп-04 | 500 | 500 | 10,3 | |
| КОп-05 800 | 500 | 800 | 64 | 17,8 |
| КОп-06 | 1000 | 1000 | 25,7 | |
| КОп-07 1250 | 1000 | 1250 | 35,5 | |
Важно при заказе и монтаже
Примечание. Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 5 м/c, а на вертикальных не менее 4 м/с.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Клапан обратный лепестковый КЛ
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое и прямоугольное
Типоразмеров6
Изготовлениепо размерам заказчика
Подробно
Описание
Клапан предназначен для установки на нагнетательной стороне осевых вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Пример обозначенияКЛ - 01 - 400×400 - ФЛ
Материалоцинкованная сталь
Форма сечениякруглое и прямоугольное
Типоразмеров6
Срокпо запросу
Технические характеристики
| Пример обозначения | КЛ - 01 - 400×400 - ФЛ |
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое и прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 6 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
КЛ - 01 - 400×400 - ФЛ
| Тип соединения | — |
| ФЛ | фланцевое |
| Сечение А×В, мм | — |
| Модель | — |
| Модель № вентилятора A, мм B, мм D, мм L, мм m, кг | — |
Габаритный чертёж
Типоразмеры
| Модель | № вентилятора | A, мм | B, мм | D, мм | L, мм | m, кг |
|---|---|---|---|---|---|---|
| КЛ-00 | 4 | 400 | 400 | 403 | 247 | 13,4 |
| КЛ-01 | 5 | 500 | 500 | 503 | 287 | 17,5 |
| КЛ-02 | 6,3 | 630 | 630 | 633 | 357 | 24,1 |
| КЛ-03 | 8 | 800 | 800 | 805 | 332 | 33,5 |
| КЛ-04 | 10 | 1000 | 1000 | 1006 | 392 | 43,4 |
| КЛ-05 | 12,5 | 1250 | 1250 | 1258 | 497 | 61,7 |
Важно при заказе и монтаже
Примечание. Для перехода с круглого сечения вентилятора на прямоугольное сечение клапана предусмотрена съемная переходная диаграмма.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Клапан взрывозащищенный круглый АЗЕ 100/101
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое
Типоразмеров16
Изготовлениепо размерам заказчика
Подробно
Описание
Взрывозащищенный клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011, и устанавливаются во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПЭУ. Изготовлен из черной стали.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Материалоцинкованная сталь
Форма сечениякруглое
Типоразмеров16
Срокпо запросу
Технические характеристики
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 16 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
| Тип соединения | — |
| ФЛ | фланцевое |
| Длина L, мм | — |
| Диаметр D, мм Модель | — |
| Модель D, мм L, мм m, кг | — |
Габаритный чертёж
Типоразмеры
| Модель | D, мм | L, мм | m, кг |
|---|---|---|---|
| АЗЕ 100-00 | 100 | 90 | 1,0 |
| АЗЕ 100-01 | 125 | 115 | 1,5 |
| АЗЕ 100-02 | 160 | 150 | 2,0 |
| АЗЕ 100-03 | 200 | 190 | 3,0 |
| АЗЕ 101-00 | 250 | 235 | 5,2 |
| АЗЕ 101-01 | 315 | 300 | 7,2 |
| АЗЕ 101-02 | 355 | 340 | 9,5 |
| АЗЕ 101-03 | 400 | 385 | 11,5 |
| АЗЕ 101-04 | 450 | 435 | 13,7 |
| АЗЕ 101-05 | 500 | 485 | 16,4 |
| АЗЕ 101-06 | 560 | 545 | 19,3 |
| АЗЕ 101-07 | 630 | 615 | 27,5 |
| АЗЕ 101-08 | 710 | 695 | 34,5 |
| АЗЕ 101-09 | 800 | 785 | 43,0 |
| АЗЕ 101-10 | 900 | 885 | 58,0 |
| АЗЕ 101-11 | 1000 | 985 | 70,3 |
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Клапан обратный взрывозащищенный прямоугольный АЗЕ 102-104
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сеченияпрямоугольное
Типоразмеров8
Изготовлениепо размерам заказчика
Подробно
Описание
Взрывозащищенный клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011, и устанавливается во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПЭУ. Изготовлен из черной стали.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Материалоцинкованная сталь
Форма сеченияпрямоугольное
Типоразмеров8
Срокпо запросу
Технические характеристики
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 8 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
| Тип соединения | — |
| ФЛ | фланцевое |
| Длина L, мм | — |
| Сечение А×В, мм Модель | — |
| Модель B, мм A, мм L, мм m, кг | — |
Габаритный чертёж
Типоразмеры
| Модель | B, мм | A, мм | L, мм | m, кг |
|---|---|---|---|---|
| АЗЕ 102-00 | 150 | 150 | 150 | 3,5 |
| АЗЕ 102-01 | 250 | 250 | 160 | 5,6 |
| АЗЕ 102-02 | 300 | 250 | 6,3 | |
| АЗЕ 103-00 | 400 | 400 | 170 | 10,5 |
| АЗЕ 103-01 | 500 | 500 | 13,5 | |
| АЗЕ 103-02 | 600 | 600 | 16,5 | |
| АЗЕ 104-00 | 800 | 800 | 200 | 30,5 |
| АЗЕ 104-01 | 1000 | 1000 | 43,0 |
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Клапан перекидной взрывозащищенный АЗЕ 024/105
Буквенные обозначения соответствуют таблице типоразмеров.
Технические данные
Характеристики
БрендВЕНТАР-С
Форма сечениякруглое и прямоугольное
Типоразмеров8
Изготовлениепо размерам заказчика
Подробно
Описание
Клапан перекидной устанавливается только на вертикальных участках приточных воздуховодов для автоматического включения в сеть резервного вентилятора при остановке рабочего в помещениях высотой свыше 3 м.
Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.
Материалоцинкованная сталь
Форма сечениякруглое и прямоугольное
Типоразмеров8
Срокпо запросу
Технические характеристики
| Назначение | детали систем приточной и вытяжной вентиляции |
| Материал корпуса | оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм |
| Материал по заказу | нержавеющая сталь AISI 430 / AISI 304, чёрная сталь |
| Форма сечения | круглое и прямоугольное |
| Изготовление | серийное и по размерам заказчика |
| Гарантия | 12 месяцев с даты отгрузки |
| Типоразмеров в таблице | 8 |
Конструкция и особенности
- корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
- присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
- по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
- комплектуется сопутствующими фасонными частями и крепежом под вашу систему.
Обозначение при заказе
| Модель A, мм B, мм H, мм L, мм m, кг | — |
| Тип соединения | — |
| ФЛ | фланцевое |
| Длина L, мм | — |
| Высота H, мм | — |
| Сечение А×В, мм | — |
| Модель | — |
Габаритный чертёж
Типоразмеры
| Модель | A, мм | B, мм | H, мм | L, мм | m, кг |
|---|---|---|---|---|---|
| АЗЕ 024/105-00 | 150 | 150 | 293 | 391 | 9,0 |
| АЗЕ 024/105-01 | 250 | 250 | 398 | 552 | 15,0 |
| АЗЕ 024/105-02 | 300 | 250 | 398 | 17,0 | |
| АЗЕ 024/105-03 | 400 | 400 | 571 | 763 | 27,5 |
| АЗЕ 024/105-04 | 500 | 500 | 677 | 904 | 36,0 |
| АЗЕ 024/105-05 | 600 | 600 | 812 | 1064 | 52,5 |
| АЗЕ 024/105-06 | 800 | 800 | 1073 | 1336 | 80,5 |
| АЗЕ 024/105-07 | 1000 | 1000 | 1334 | 1607 | 116,0 |
Важно при заказе и монтаже
Примечание. Клапан АЗЕ 105 является полным аналогом клапана АЗЕ 024.
Нужен расчёт по спецификации?Пришлите список позиций — посчитаем и предложим условия, включая нестандартные размеры.
Отправить спецификацию
Не нашли нужную позицию или нужен нестандартный размер?
Отправить спецификацию
Изготовим под ваш проект: пришлите спецификацию — посчитаем за 1 день и предложим лучшие условия.
Клапаны, заслонки и шиберы
Запорно-регулирующая арматура для сетей вентиляции: дроссель-клапаны и шиберы для отсечки ветки, воздушные клапаны АВК с приводом до 1000 Па, унифицированные заслонки АЗД, обратные клапаны для предотвращения обратной тяги, взрывозащищённые исполнения АЗЕ.
Все изделия производятся на собственном участке по размерам заказчика. Пришлите спецификацию — рассчитаем и подтвердим срок изготовления.
Производство и поставка вентиляционного, противопожарного и климатического оборудования. Собственная марка AIRS.
📍 Прокопьевск ▾Контакты
+7 (495) 640-24-15 info@ventar-s.ru Офис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1 Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3) Пн–Чт 9:00–18:00, Пт до 17:00ВЕНТАР-С в городах России
МоскваАбаканАльметьевскАнгарскАрзамасАрмавирАртёмАрхангельскАстраханьАчинскБалаковоБалашихаБарнаулБатайскБелгородБердскБерезникиБийскБлаговещенскБратскБрянскВеликий НовгородВладивостокВладикавказВладимирВолгоградВолгодонскВолжскийВологдаВоронежДербентДзержинскДимитровградДолгопрудныйДомодедовоЕвпаторияЕкатеринбургЕлецЕссентукиЖуковскийЗлатоустИвановоИжевскЙошкар-ОлаИркутскКазаньКалининградКалугаКаменск-УральскийКамышинКаспийскКемеровоКерчьКировКисловодскКовровКоломнаКомсомольск-на-АмуреКопейскКоролёвКостромаКрасногорскКраснодарКрасноярскКурганКурскКызылЛипецкЛюберцыМагнитогорскМайкопМахачкалаМиассМурманскМуромМытищиНабережные ЧелныНальчикНаходкаНевинномысскНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовокузнецкНовокуйбышевскНовомосковскНовороссийскНовосибирскНовочебоксарскНовочеркасскНовошахтинскНовый УренгойНогинскНорильскНоябрьскОбнинскОдинцовоОктябрьскийОмскОрёлОренбургОрехово-ЗуевоОрскПензаПервоуральскПермьПетрозаводскПетропавловск-КамчатскийПодольскПрокопьевскПсковПушкиноПятигорскРаменскоеРостов-на-ДонуРубцовскРыбинскРязаньСалаватСамараСанкт-ПетербургСаранскСаратовСевастопольСеверодвинскСеверскСергиев ПосадСерпуховСимферопольСмоленскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТамбовТверьТольяттиТомскТулаТюменьУлан-УдэУльяновскУссурийскУфаХабаровскХимкиЧебоксарыЧелябинскЧереповецЧеркесскЧитаШахтыЩёлковоЭлектростальЭлистаЭнгельсЮжно-СахалинскЯкутскЯрославль
© 2017–2026 ООО ТД «ВЕНТАР-С» · ИНН 7720384233 · ОГРН 1177746568911
Политика конфиденциальности
Согласие на обработку данных
Реквизиты
